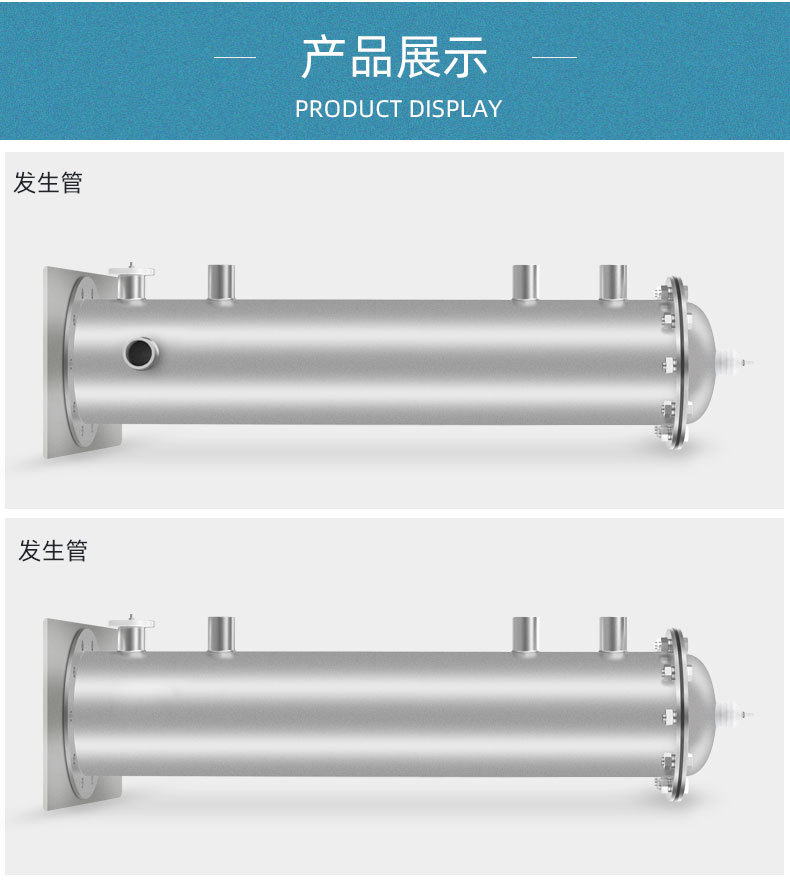

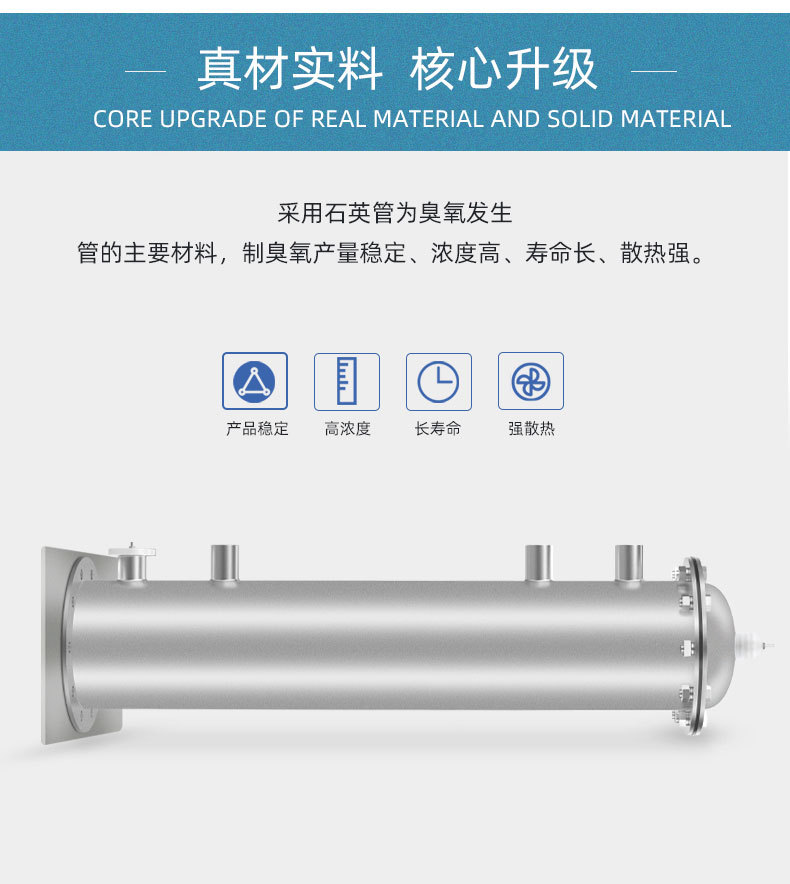

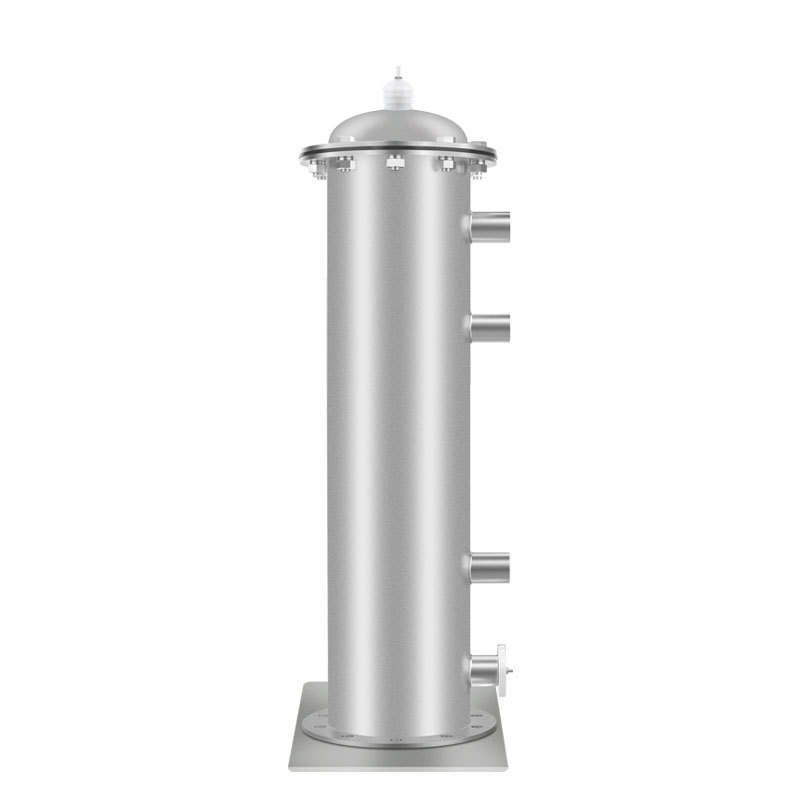

水冷型臭氧发生管（自主研发）
水冷型臭氧发生管（自主研发）

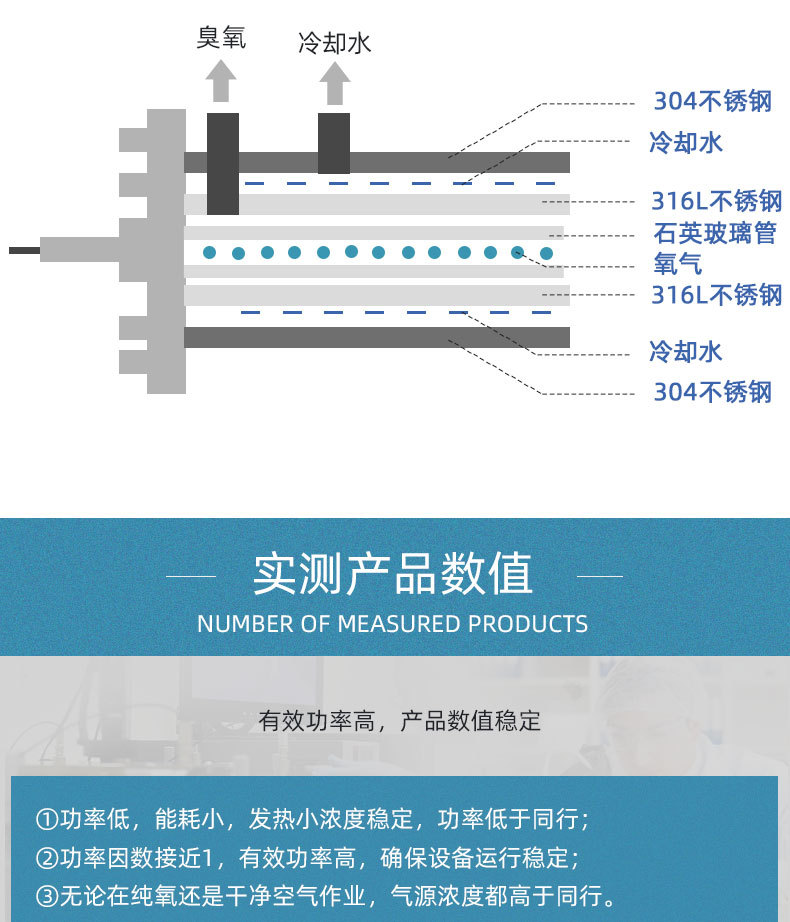

①蜂窝管壁
管壁外层为冷却水，内层为放电室
②内层放电
乐发9213 采用多根石英管放电，臭氧浓度更高更稳定
③外层水冷
水冷却系统，迅速散热，使臭氧更加稳定，确保设备24小时正常运行
④进/出水口
⑤回水触点
乐发9213 ⑥进/出气口
乐发9213
乐发9213
|

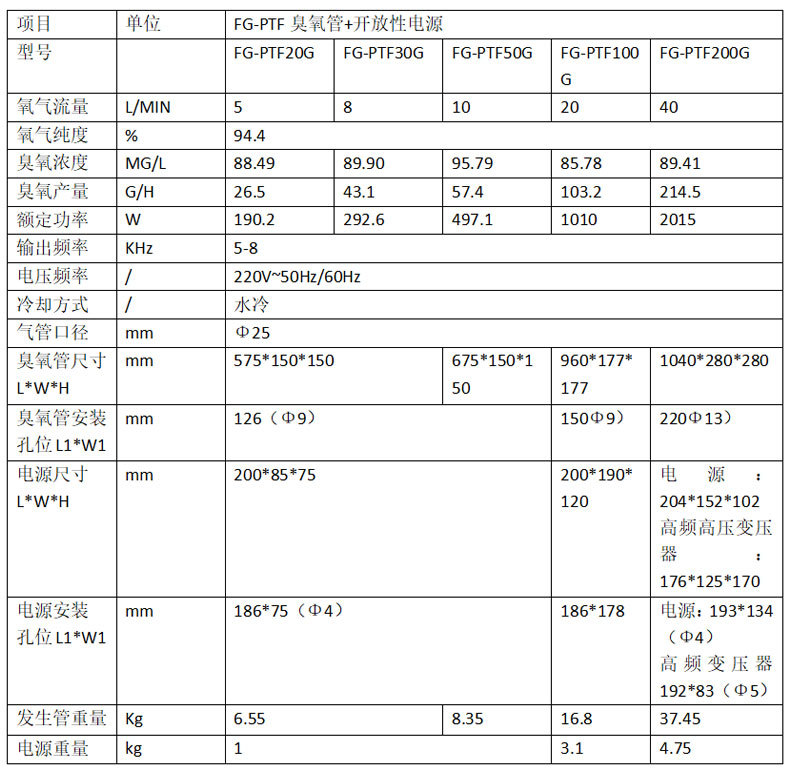

项目 |

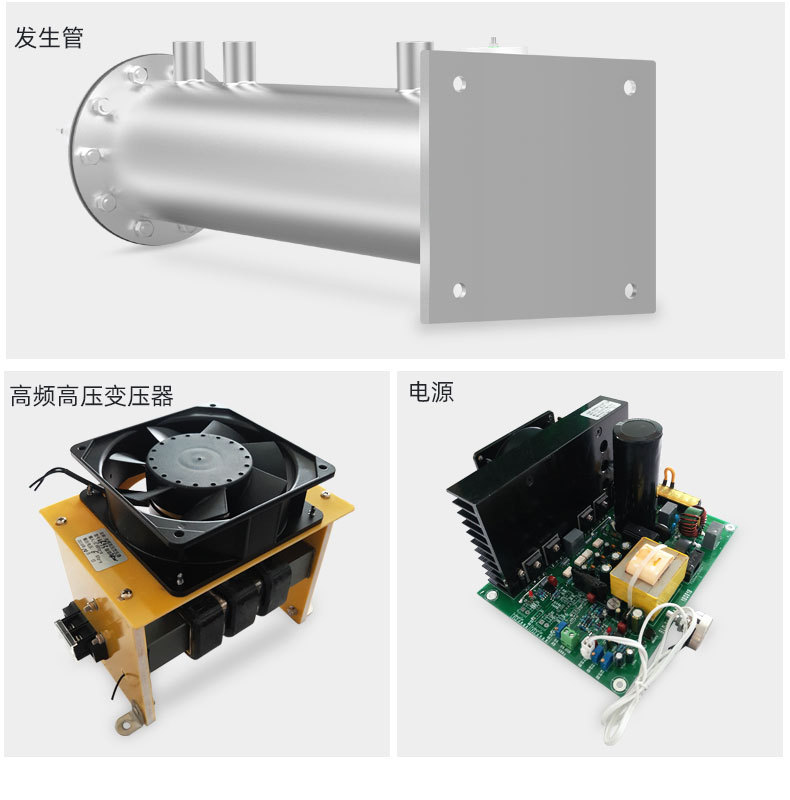

FG-PTF 臭氧管+开放性电源 |
||||
|
型号 |
FG-PTF20G |
FG-PTF30G |
FG-PTF50G |
FG-PTF100G |
FG-PTF200G |
|
氧气流量L/MIN |
5 |
8 |
10 |
20 |
30 |
|
氧气纯度% |
94.4 |
||||
|
臭氧浓度MG/L |
88.49 |
89.90 |
92.13 |
85.78 |
89.41 |
|
臭氧产量G/H |
26.5 |
43.1 |
55 |
103.2 |
214.5 |
|
额定功率w |
190.2 |
292.6 |
480.2 |
1010 |
2015 |
|
输出频率KHz |
5-8 |
||||
|
电压频率 |
AC220V-50Hz/60Hz |
||||
|
冷却方式 |
水冷 |
||||
|
气管口径mm |
25 |
||||
|

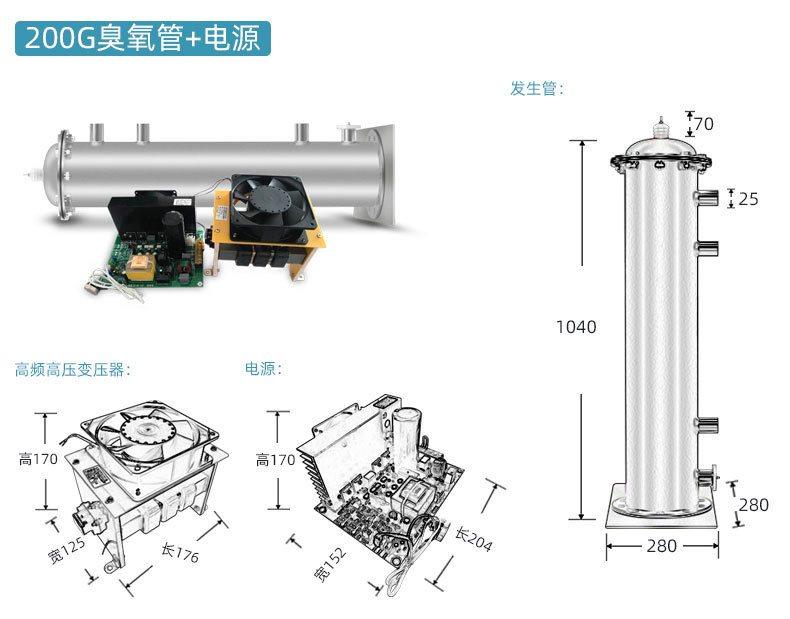

臭氧管尺寸L*W*H |
575*150*150mm |
675*150*150mm |
960*177*177mm |
1040*280*280mm |
|
|
臭氧管安装孔位L1*W1 |
126（9） |
150（9） |
220（13） |
||
|
电源尺寸L*W*H |
200*85*75mm |
200*190*120mm |
电源：204*152*102 变压器：176*125*170 |
||
|
电源安装孔位L1*W1 |
186*75（4） |
186*178 |
电源：193*134（4） 变压器：192*83（5） |
||
|
发生管重量kg |
6.55 |
8.35 |
16.8 |
37.45 |
|
|
电源重量kg |
1 |
3.1 |
4.75 |
||
